一、適用范圍：
1.適用于爆炸性氣體環境1區、2區；
2.適用于可燃性粉塵環境20區、21區、22區；
3.適用于ⅡA、ⅡB、ⅡC級爆炸性氣體環境；
4.適用于溫度組別為T1～T6的環境；
5.適用于石油采煉、儲存、化工、醫藥、紡織、印染、軍工及軍事設施等爆炸性危險環境特點。
二、產品特點：
1.采用ZL102鋁合金壓鑄成型，表面高壓靜電噴塑，不銹鋼外露緊固件；

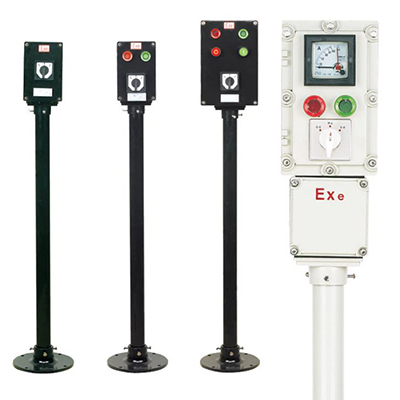

2.內裝防爆萬能轉換開關、防爆按鈕、防爆電流表、防爆指示燈；
3.轉換開關有30多種功能可由用戶自由選擇；
4.萬能開關操縱機構經過優化設計,可以自動找正,能保證轉動靈活,無卡滯現象；
5.電流表量程由用戶指定；
6.鋼管或電纜布線均可；
7.產品出廠銘牌上只體現總單元內容,名分單元代號為訂貨參數；
8.安裝方式：立式或掛式。
三、技術參數：
1.防爆標志：ExedⅡCT6
2.防護等級：IP65
3.防腐等級：WF1、WF2
4.使用類別：AC-3、AC-4
5.額定電壓：220V/380V
6.額定電流：10A
7.電纜外徑：Φ12mm～Φ17mm
8.進線口螺紋：G1”
9.指示燈電壓代號：a:AC/DC12-36V b:AC/DC48-100V c:DC220V d:AC200-380V
10.指示燈顏色代號： R：紅色、 G：綠色、Y：黃色、 W：白色
11.按鈕觸頭型式代號:Ⅰ：一常開一常閉 Ⅱ：二常開 Ⅲ：二常閉
12.電流表精度及規格：1.5級/0.1A 0.5A 1A 1.5A 3A 5A 7.5A 10A
注：接次級電流5A的外附電流互感器，本電流表為過載表，過載電流為5倍，也可根據要求提供3倍或2倍過載的電流表，有特殊要求請說明；
13.電壓表精度及規格：1.5級/30V 50V 75V 100V 120V 150V 200V 250V 300V 400V 600V 450V-450KV
注：可接次級電壓為100V的外附電壓互感器
